サン工業株式会社

めっき技術

これまで弊社で実績のあるめっき技術を用いた
様々な問題解決事例についてご紹介いたします

超高硬度クロムめっきを開発しています。

顧客のお困りごと

めっきの中で一番硬いめっきは硬質クロムめっきですが、業界的に耐摩耗性の必要な部分の表面処理としてはHv2000~3000もあるDLC(ダイヤモンドライクカーボン)も用いられるようになってきました。ただ、めっきに比べてDLCは価格が非常に高いのも事実で大量生産にも不向きです。

そこで、サン工業としては、

・DLCには及ばないが硬質クロムめっきよりも硬いめっき皮膜の開発

をテーマに自社めっき浴を開発しました。

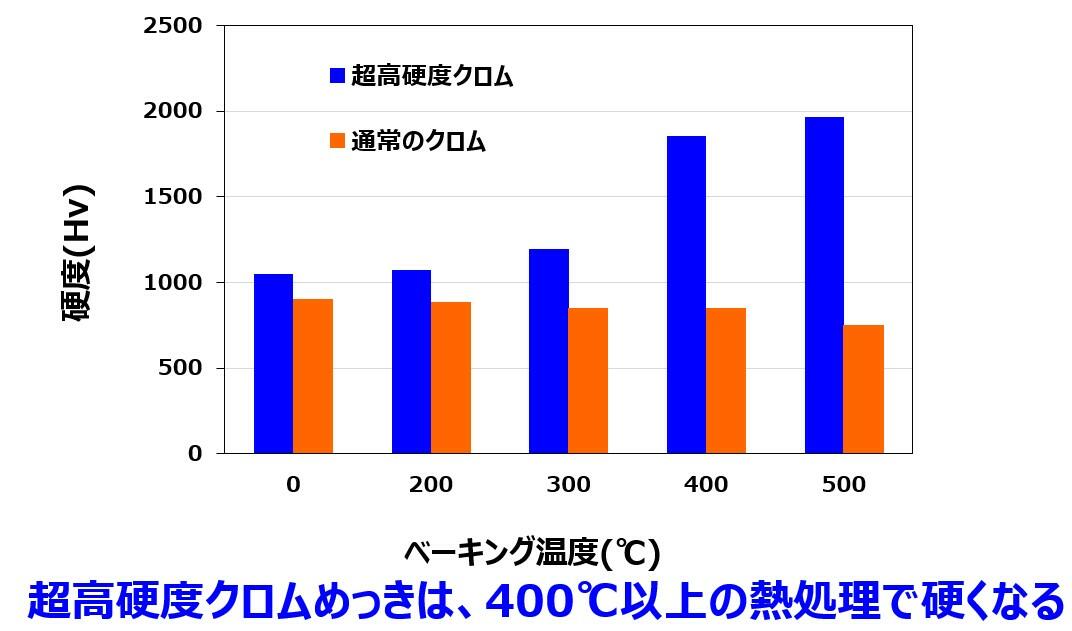

現状では、めっき直後で硬質クロムよりも少し硬く、熱処理(ベーキング)することでHv1800 程度まで硬度を上げることができるめっき皮膜になります。

硬質クロムだと硬さが足りなくてDLCを使用しなければならないんだけど値段が高くて使えない、というような用途に対して提案できるかもしれません。また、通常の硬質クロムは高温での使用で硬度が低下しますが、この超高硬度クロムめっきでは硬度が上昇しますので高温環境下での耐摩耗性や硬さが必要な部位に応用できる可能性があります。

出来たばかりのめっきですので、製品サイズや形状によってはめっきできない場合がありますがぜひ一度サンプルめっきをお試しください。

お問い合わせ

表面処理のご相談や資料のご請求などお気軽にお問い合わせください

サンプルめっきのご相談 不良解析・表面分析のご相談 表面処理に関するお問い合わせ 量産についてのご相談
TEL
0265-78-2510 0265-78-2510
FAX
0265-78-4173
